VTOWNS parasitic on MS-5169


以下の内容はMS-5169での改造例です。

マザーボード改造

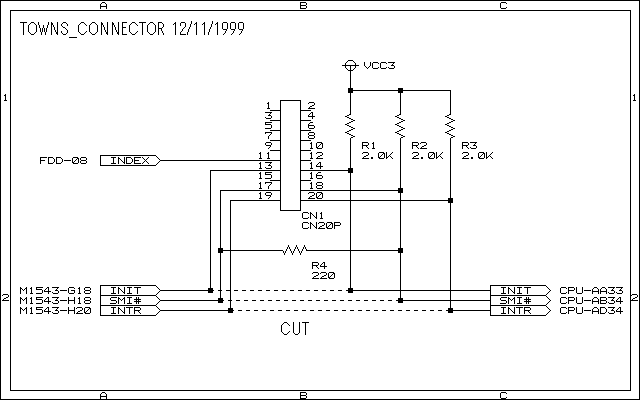

下の図は回路図です。
MS-5169の場合、SMI#信号をバイパスする為の抵抗が必要です。
図1

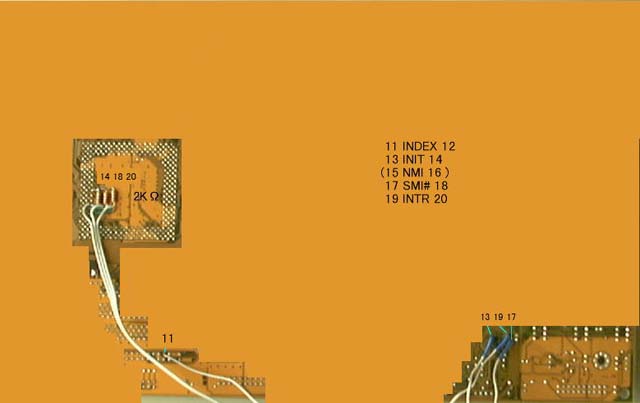

下の写真はMS-5169の改造個所の全体写真です。
写真1

下の写真はCPU周辺を拡大したものです。
写真2

下の写真はFDDコネクタ周辺を拡大したものです。
写真3

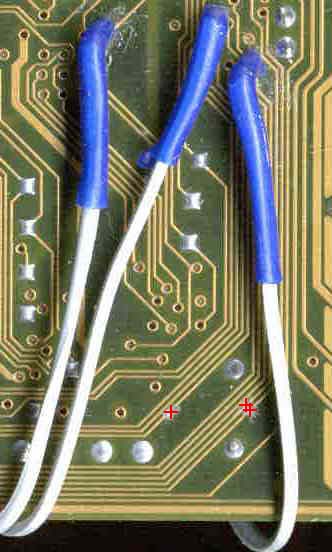

下の写真はパターンカット個所を拡大したものです。
赤色の印がカット個所です。
写真4
